Охранная функция охранно-пожарной сигнализации (ОПС) состоит в обнаружении несанкционированного проникновения на охраняемый объект, создании сигналов оповещения, передачи их на пульт охраны (т.н. пультовая охрана), либо непосредственно владельцу (автономная охрана). Пожарная функция заключается в обнаружении возгорания, задымления с идентификацией объекта возгорания, сборе информации, передачи ее и активации оборудования для пожаротушения.

Охранно-пожарная сигнализация делится на три основных вида:

Пороговая. Это простейший тип сигнализаций. Он реагирует на один конкретный внешний параметр (триггер) отклонения от нормы. После того, как триггер срабатывает, датчик изменяет свое состояние. Фактически он имеет их только два. Адрес определяется лишь номером шлейфа. Чаще всего устанавливается на небольших объектах.

Адресная. Один шлейф подключается к некоторому количеству извещателей (датчиков). Система может определять конкретный адрес, где происходит проникновение злоумышленников или возгорание в рамках одного шлейфа. Датчики могут быть точно идентифицированы.

Адресно-аналоговая. Извещатели постоянно анализируют внешнюю ситуацию, собирая информацию. То есть, не реагируют на конкретный триггер, а в автоматическом режиме передают поток информации, которая служит для принятия решения о срабатывании сигнализации. Датчик не может физически подать ложный сигнал, он не участвует в этом процессе. Информация, которая отправляется, зависит от датчика. Это может быть влажность воздуха, повышенная температура, дым, источник открытого ламени и множество иных параметров. Датчик не может выйти из строя незамеченным. Постоянное поступление информации в таком случае прервется, контрольная панель определит неисправность мгновенно. Владелец сигнализации узнает о ее неработоспособности до возникновения тревожной ситуации. Все сигнализации имеют перечень технических элементов. Это приемно-контрольное оборудование, устройства оповещения и связи (шлейфы, GSM), генератор автономного питания в случае необходимости, программное обеспечение и датчики (изыещатели). От типов извещателей во многом зависит эффективность всей системы в целом.

Типы извещателей определяются принципом обнаружения сигнала. Большая часть производственных и складских помещений, общественных и муниципальных зданий обязаны быть оснащены ОПС по требованию законодательства. К частному жилищу таких норм не предъявляется, однако, для домов установка ОПС рекомендуется для целей безопасности.

При проектировании охранно-пожарной сигнализации особое внимание уделяется емкости комплекса, типам датчиков и линии связи, видам контрольного оборудования и ПО. Основным вопросом считается интеграция. Для потенциального дополнительного увеличения функциональности и объема сигнализации, на этапе проектирования закладывается резерв в 20- 25%. При выборе кабельного способа передачи сигнала просчитывается необходимая длина кабелей Беспроводные датчики сильно зависят от магнитного и радио фона. Наличие на объекте сильных помех или повышенного электромагнитного поля может вывести оборудование из строя.

Система видеонаблюдения – это комплекс охранных устройств, предназначенный для постоянного визуального наблюдения над защищаемой территорией. Система видеонаблюдения включает в себя набор камер, регистратор с встроенным устройством для записи (опционально), блок питания, кабели для передачи информации, монитор (опционально). Целью установки видеонаблюдения является создание предупредительных мер по защите территории или помещения, а также обеспечения безопасности людей посредством непрерывного или периодического наблюдения, как в реальном времени, так и ретроспективно. Система видеонаблюдения не является механическим устройством для обеспечения безопасности. Система видеонаблюдения позволяет осуществлять контроль деятельности людей в любом помещении оборудованном элементами системы. Система может функционировать как в пределах одной территории или помещения, так и в пределах нескольких территорий, создавая при этом единую сеть. Современные технологии предоставляют возможности организации удаленного доступа к построенному комплексу видеонаблюдения посредством сети internet, ч то позволяет из любой точки мира при наличии доступа к сети internet в изуально контролировать обстановку.

Камера видеонаблюдения является необходимым элементом системы видеонаблюдения, готовые комплекты камер состоят из объектива, матрицы, платы обработки видеосигнала заключенных в единый корпус. Таким образом, камера видеонаблюдения является прообразом человеческого глаза берущая свое начало как камера-обскура позже фотоаппарат и собственно видеокамера. Объектив является фокусирующим устройством для переноса экспонируемых объектов на матрицу видеокамеры. Матрица представляет собой структурированную сетку пикселей, каждый из которых имеет определенные координаты. Предшественником матрицы является фотопленка, но зерна (пикселы) на подложке расположены равномерно хаотично и для получения изображения после экспонирования требуется химический процесс в отличие от матрицы, где сигнал преобразуется в электрический импульс, который передается на модуль обработки, который обрабатывает полученный с матрицы сигнал, преобразовывая его в низкочастотный сигнал телевизионного стандарта или цифровой поток. Корпус видеокамеры объединяет в себе все вышеперечисленные устройства и служит не только для их защиты от окружающей среды, но и является средством защиты от незначительных механических воздействий.

Для создания системы видеонаблюдения не достаточно только видеокамеры и монитора. Как правило, потребитель направляет свое внимание только на эти элементы системы. Сигнал, который формируется видеокамерой, посредством коаксиального кабеля поступает на записывающее устройство (видеорегистратор) и далее на устройство воспроизведения монитор. Осуществление ночной съемки является неотъемлемой задачей комплекса видеонаблюдения, таким образом, наблюдение обеспечивает возможность ежеминутного контроля над охраняемой территорией и осуществления записи происходящего. Режим ночной съемки доступен не для всех камер производимых сейчас, как правило, необходимость данной опции обсуждается на этапе проектных работ. Ночная съемка ведется в черно-белом режиме, увеличивается контрастность и становится возможным использование инфракрасной подсветки, невидимой человеческому глазу. Тем самым невозможно визуализировать охраняемую видеонаблюдением территорию, которая при использовании специальных прожекторов становится начертательной границами света.

Системы видеонаблюдения делятся по комплектации на цифровые и аналоговые. Аналоговая аппаратуры функционирует по достаточно простому принципу: кадры записываются на видеорегистратор. Большей популярностью пользуются цифровые приборы наблюдения, потому что они отличаются множеством функциональных возможностей и возможностью интеграцции с ОПС. В зависимости от финансовых возможностей, требований и желаний заказчика, системы видеонаблюдения могут содержать дополнительные устройства.

При проектировании и установке систем видеонаблюдения проццесс проходит в несколько этапов.Первый и самый главный этап – формулировка конкретных требований и задач. Необходимо четко понимать задачи: общий обзор помещения или территории, или, например, наблюдение за определенным местом с возможностью идентификации посторонних лиц. Каждой задаче соответствует зона детализации (расстояния от видеокамеры до объекта). Неоходим план территории и помещения, план размещения камер в зависимости от размещения объектов наблюдения, модуля обработки сигнала. Второй этап – выбор типа видеонаблюдения.

Преимущества аналоговых систем:
— Передача сигнала на расстояние до 500 метров (или больше, при использовании специальных конвертеров);
— Более низкая, на 10-20% цена, чем у IP;
— Простая настройка системы (по сравнению с IP).
— к каждой камере необходимо вести свой кабель, соответственно более трудоемкий монтаж;
— восприимчивость к электромагнитным помехам.

Преимущества ццифровых систем:
— Более легкий монтаж;
— Большее разрешение камер (стоит заметить, что разрешения более 2МП (1920*1080), редко используют в домах/офисах);
— Больший функционал камер (например беспроводная передача данных, обеспечение удаленного доступа);
— Лучшая маштабируемость системы;
— Длина кабельной линии не более 100-130 метров (при больших дистанциях необходимо устанавливать промежуточные коммутаторы);
— В виду того, что видеопоток сжимается перед передачей, появляется задержка в 2-3 секунды;
— Возможные сложности в настройке оборудования, для обычного пользователя.

Этап третий – выбор оборудования.

Камеры. Матрица. На данный момент, в камерах видеонаблюдения используются два вида матриц: CCD матрицы выдают более качественное изображение, передают лучше цвета и оттенки, у них больше динамический диапазон, с меньшим количеством собственных шумов и хорошую светочувствительность. CMOS камеры имеют более низкую стоимость, и меньшее энергопотребление. В последние годы характеристики обоих типов матриц улучшались, поэтому при выборе камеры для видеонаблюдения, тип матрицы уже не играет главной роли. Определяется размер матрицы. Угол обзора является одним из основных критериев при выборе камеры видеонаблюдения, поскольку определяет контролируемую ею зону наблюдения. Зависит этот угол от фокусного расстояния объектива камеры и формата (размера) ее матрицы. Фокусное расстояние рпределяет угол обзора объектива, а соответственно размер изображения и степень его детализации. Чем больше фокусное расстояние объектива, тем большую дальность видимости имеет камера видеонаблюдения, но угол обзора уменьшается. И наоборот, короткофокусные камеры имею большой угол обзора, но далеко стоящие объекты уже будут неразличимы. Несмотря на то, что разрешение камеры видеонаблюдения определяется количеством пикселей ее матрицы, для аналоговых видеокамер она указывается в ТВЛ (телевизионных линиях). 600 ТВЛ считается достаточным значением для камер домашних/офисных систем видеонаблюдения. Для HD аналоговых камер, и IP камер, разрешение указывается в мегапикселях. Минимальная освещённость (чувствительность) камеры видеонаблюдения характеризует способность камеры видеонаблюдения различать объекты в темноте. Измеряется в люксах. Чем меньше число, тем при более низкой освещенности, камера сможет различать и записывать объекты. Цветные камеры видеонаблюдения при низкой освещённости автоматически переходят в режим чёрно-белого изображения, в котором чувствительность камеры гораздо выше. Камеры можно разделить по нескольким критериям.
В зависимости от места размещения - комнатные и уличные.
По цветности изображения:
— Цветные (в условиях недостаточной освещенности, цветные камеры переходят в ч/б режим работы).
По возможности изменения фокусного расстояния:
— с фиксированным объективом или увеличением.
Исходя из данных, полученных в первом этапе, выбирается камера. Для установки внутри помещения можно взять купольную или миниатюрную (если стоит цель сделать камеру малозаметной), с необходимым углом обзора (фокусным расстоянием). Для установки на улице, необходимо учитывать еще и такие параметры как пыле/влагозащита, температурный режим работы. Для работы в условиях недостаточной освещенности, для камер необходима ИК-подсветка, и высокая чувствительность.

Большинство регистраторов, предоставляют достаточный уровень оснащенности, позволяющий построить системы для различных нужд. Ключевые параметры регистраторов:
— Количество подключаемых камер: 4, 8, 16, 32 канала.
— Разрешение записи. Должно быть не меньше разрешения камер.
Например, чтобы эффективно использовать камеры 700 ТВЛ видеорегистратор должен обеспечивать запись качеством 960H (960х576 px).
— Скорость записи. Лучшие модели обеспечивают запись на полной скорости в 25к/с.
— Количество жестких дисков для хранения видеоархива, и их максимальная емкость.
— Возможность записывать в различных режимах. Непрерывная съемка, по расписанию, по датчику движения.
— Наличие LAN разъема, его скорости и дополнительных функций по обеспечению удаленного доступа/администрирования системы видеонаблюдения.
Поскольку для работы камер требуется источник тока, то его выбор тоже очень важен. Некоторые виды используемых блоков питания.

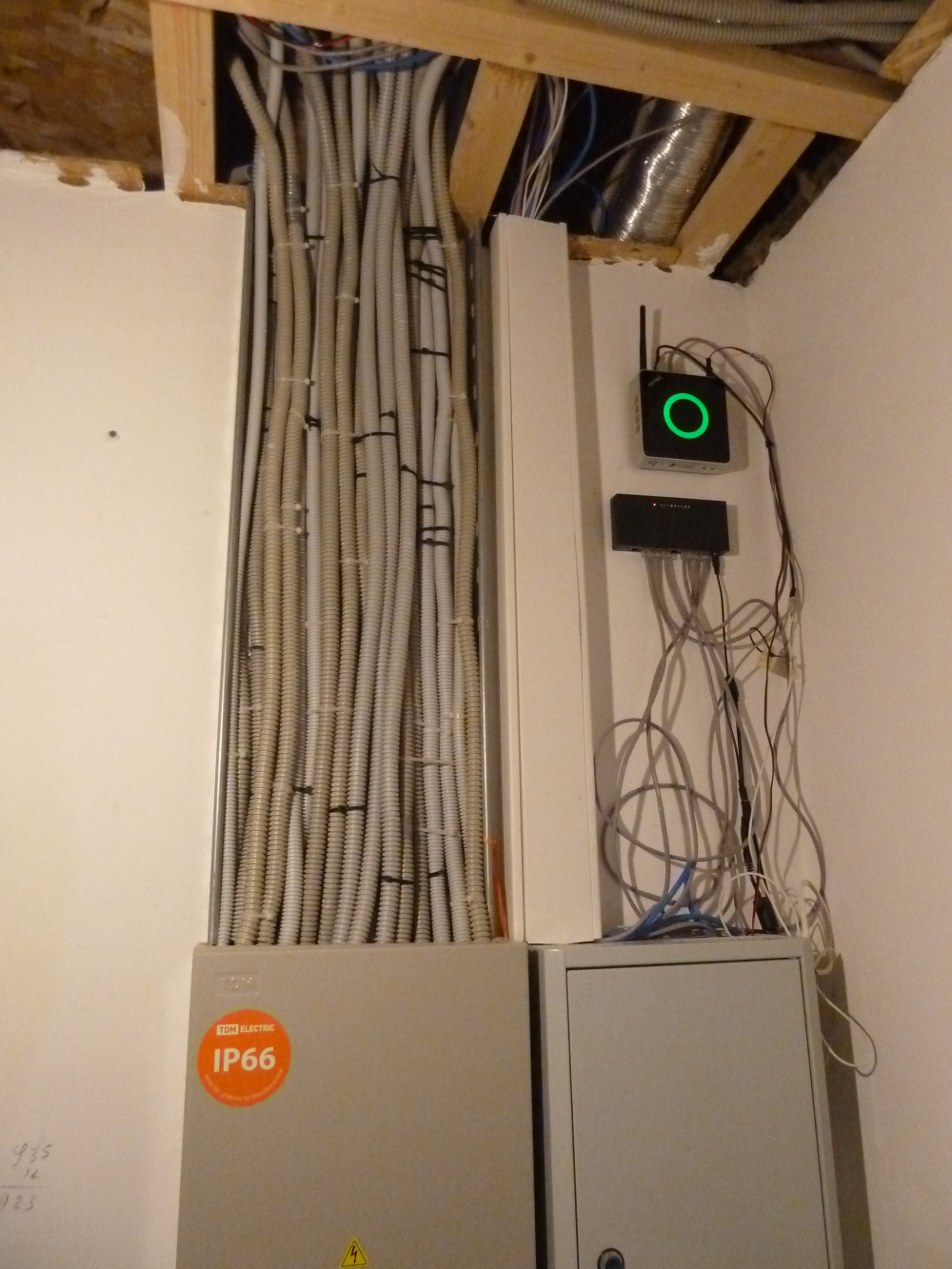

Четвертый этап. Если производился расчет для двух систем (аналог и IP), то выбирается более подходящий вариант. Выбирается, какой кабель будет использоваться в зависимости от прокладки внутри помещения или на улице, и типа системы: для аналога возможно применения комбинированного кабеля, где в одной оболочке находятся кабели передачи изображения и питания, либо отдельно к оаксиальный кабель и кабель питания. Для IP систем выбирается категория сетевого кабеля, и способ подачи питания. Если питание подается отдельно, то необходимо заложить и кабель под него. Позаботьтесь о достаточном количестве соединительных разъемов (их лучше взять с небольшим запасом, на случай брака). Готовые комплекты видеонаблюдения. Довольно часто, в продаже можно встретить готовые системы видеонаблюдения. Камеры, входящие в комплект, могут быть только внутренние или уличные, так и обоих типов (например, в соотношении 50/50). Необходимо удостовериться, что на все компоненты системы есть руководство с характеристиками оборудования. Как минимум, нужно получить информацию о таких технических характеристиках как:
— разрешение камер, их фокусное расстояние, внутреннее/уличное исполнение (и температурный диапазон), наличие ИК подсветки, и указание дополнительных функций;
— регистратор, входящий в комплект должен по своим характеристикам (число каналов, разрешение/скорость записи) соответствовать камерам видеонаблюдения.
Кроме того, если планируется организация удаленного доступа к системе, нужно уточнить наличие данной функции.

Основные рекомендации при выборе систем видеонаблюдения, которые применимы в большинстве случаев:
- Для внутренних помещений в подавляющем большинстве случаев можно остановиться на камерах с фокусным расстоянием f=3,6 мм. Иногда бывает проблематично точно рассчитать требуемый угол обзора, в таких случаях удобно воспользоваться камерами с варифокальным объективом. Такая камера позволит произвести необходимые настройки непосредственно на месте, что очень удобно.
- Для общего наблюдения (без выполнения каких-либо специфических задач), хватает камер с разрешением 600ТВЛ. Для аналоговых HD и IP – 1280*720 (1 мегапиксель).
- Аналоговые системы при числе камер порядка 4-8 штук, будут дешевле, чем IP.
- Рекомендуется обратить внимание на гибридные AHD системы – к такому регистратору, возможно, подключить как AHD, так и IP камеры.
- Для внешних камер обязательно требуется уточнить температурный диапазон их работы. К камерам, эксплуатируемым в северных районах, должны предъявляться иные требования, чем к эксплуатируемым в южных регионах.
- Удаленный доступ представлен в данный момент практически во всех регистраторах. Необходимо иметь только доступ к сети Интернет.
- Не рекомендуется осуществлять прокладку кабелей рядом с электрической проводкой (220В). Наведенные помехи могут существенно испортить качество изображения.
